รายละเอียดสินค้า:
|
| วัสดุร่างกาย: | โพรพิลีน | ยี่ห้อ: | RV |
|---|---|---|---|
| Max Solid Passage: | 0.37 นิ้ว (9.4 มม.) | น้ำหนักปั๊ม: | 51 กก. |
| Max. แม็กซ์ Flow Rate อัตราการไหล: | 1022 lpm | ขนาดกล่อง: | 560×350×750mm |
| ขนาด: | 3 นิ้ว | ระบบจำหน่ายอากาศ: | วาล์วนำร่องสามทาง |
| บอล / ที่นั่ง: | ซานโตพรีน | ||
| เน้น: | ปั๊มไดอะแฟรมนิวเมติกพลาสติกขนาด 3 นิ้ว,การเชื่อมต่อหน้าแปลนปั๊มไดอะแฟรมนิวเมติก,ปั๊มไดอะแฟรมคู่อุตสาหกรรมเคมี |
||

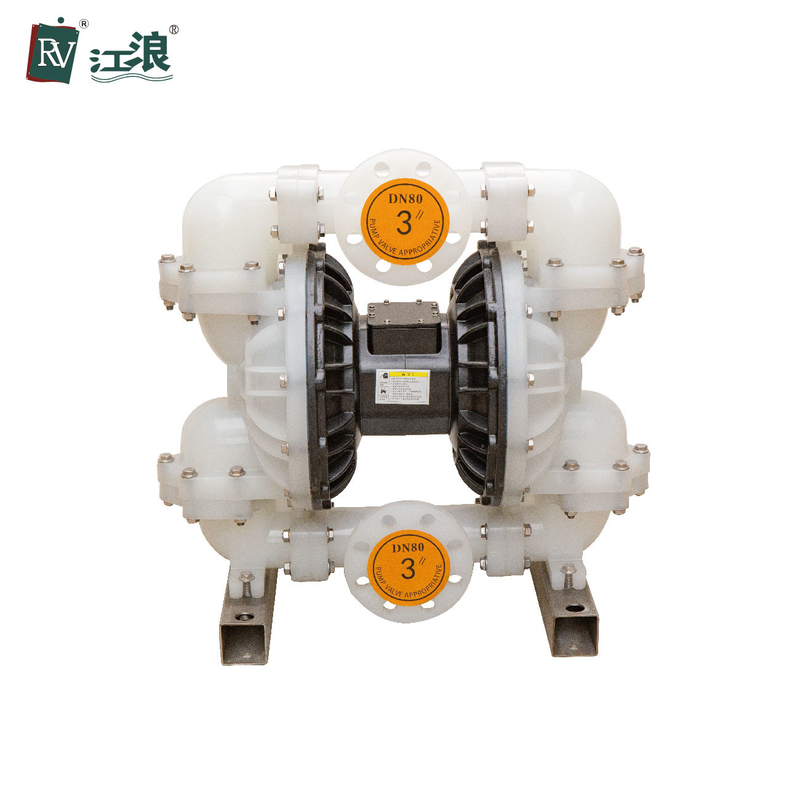

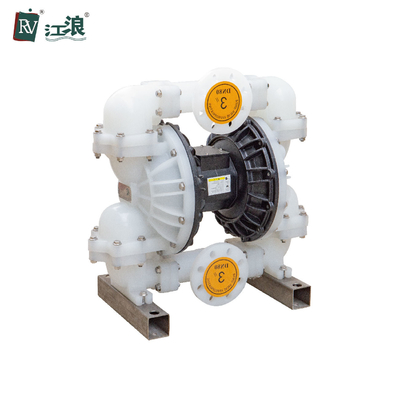

ปั๊มไดอะแฟรมลมพลาสติกขนาด 3 นิ้วสำหรับอุตสาหกรรมเคมีพร้อมการเชื่อมต่อหน้าแปลน
หลักการทำงานของปั๊มลมไดอะแฟรม
ในห้องเครื่องสูบน้ำแบบสมมาตรสองห้องติดตั้งไดอะแฟรมซึ่งเชื่อมต่อกันด้วยก้านคู่กลางอากาศอัดเข้ามาจากวาล์วทางเข้าของปั๊ม และเข้าไปในช่องหนึ่ง ดันไดอะแฟรมเคลื่อนที่ และก๊าซที่ปล่อยออกมาจากอีกช่องหนึ่งเมื่อถึงปลายทาง ส่วนประกอบการจ่ายก๊าซจะอัดอากาศเข้าไปในอีกห้องหนึ่งโดยอัตโนมัติ ดันไดอะแฟรมไปในทิศทางตรงกันข้าม จึงทำให้ไดอะแฟรมสองตัวทำงานประสานกันอย่างต่อเนื่องกับการเคลื่อนที่แบบลูกสูบ
อากาศอัดเข้าไปในวาล์ว ทำให้ไดอะแฟรมมีการเคลื่อนไหวที่ถูกต้อง และการดูดของห้องทำให้สื่อเข้าสู่ห้อง ดันลูกบอลเข้าไปในห้อง บอลวาล์วปิดลงเนื่องจากการหายใจเข้า สื่อถูกปล่อยออกมาโดยการอัดขึ้นรูป และเปิดบอลวาล์วและที่ ในเวลาเดียวกันให้ปิดบอลวาล์ว ป้องกันการไหลย้อนกลับ ดังนั้นเพื่อให้ตัวกลางหยุดหายใจเข้าและออก Eduction
ข้อดีหลัก
1, เนื่องจากการใช้พลังงานลม, การไหลเปลี่ยนโดยอัตโนมัติตามความต้านทานการส่งออกซึ่งเหมาะสำหรับของไหลที่มีความหนืดสูง
2, ในสภาพแวดล้อมที่ไวไฟและระเบิดได้ ปั๊มมีความน่าเชื่อถือและต้นทุนต่ำ ไม่ก่อให้เกิดประกายไฟและไม่ร้อนเกินไป
3, ปริมาณปั๊มมีขนาดเล็ก, เคลื่อนย้ายง่าย, ไม่ต้องใช้ฐานราก, ติดตั้งสะดวกและประหยัดสามารถใช้เป็นปั๊มลำเลียงแบบเคลื่อนที่ได้
4, เมื่อมีอันตราย, การประมวลผลวัสดุที่มีฤทธิ์กัดกร่อน, ปั๊มไดอะแฟรมสามารถแยกออกจากกันโดยสิ้นเชิงกับภายนอก
5, แรงเฉือนของปั๊มต่ำ, ผลกระทบทางกายภาพถึงปานกลางมีขนาดเล็ก, สามารถใช้สำหรับการลำเลียงของเหลวเคมีที่ไม่เสถียร
| แรงดันใช้งานสูงสุด | 120 ปอนด์ต่อตารางนิ้ว (0.84Mpa, 8.4bar) |
| อัตราการไหลสูงสุด | 270 gpm ( 1022lpm ) |
| ความเร็วลูกสูบสูงสุด | 135 แผ่นต่อนาที |
| ความสูงในการดูดสูงสุด (การดูดแบบแห้ง) | 5 ม |
| ธัญพืชที่อนุญาตสูงสุด | 0.37 นิ้ว (9.4 มม.) |
| ปริมาณการใช้อากาศสูงสุด | 180scfm(90L/s) |
| ขนาดอากาศเข้า | 3/4 นิ้ว npt(ฉ) |
| ขนาดช่องระบายอากาศ | 1 in.npt(ฉ) |
| ขนาดทางเข้าของไหล | 3 นิ้ว |
| ขนาดทางออกของของไหล | 3 นิ้ว |
| น้ำหนักสุทธิ | พีพี 51 กก |
การบรรจุและจัดส่ง:
ข้อมูล บริษัท:
Jianglang ได้รับรางวัลในฐานะ High-Tech Enterprise and Credit Company ในปีติดต่อกัน
เรามีความสามารถที่แข็งแกร่งในด้านการออกแบบ นวัตกรรม การผลิตที่แม่นยำ และความร่วมมือที่แน่นแฟ้นกับมหาวิทยาลัยในเซี่ยงไฮ้
ผลิตภัณฑ์หลัก ได้แก่ ปั๊มไดอะแฟรมแบบใช้ลมและวาล์วควบคุม ซึ่งรวมถึง: ปั๊มไดอะแฟรมแบบใช้ลม, ปั๊มไดอะแฟรมไฟฟ้า, ปั๊มลูกสูบ, ปั๊มแบบผง, ปั๊มสุขาภิบาล, ปั๊มไดอะแฟรมแบบใช้ลมพร้อมตัวควบคุมเครื่องตรวจจับการรั่วไหล, วาล์วควบคุมไดอะแฟรมนิวเมติก, วาล์วควบคุม, ลำดับ วาล์วและผลิตภัณฑ์อื่นๆ
ภาพรวม
ปั๊มไดอะแฟรมนิวเมติกเป็นเครื่องจักรลำเลียงชนิดใหม่ ใช้อากาศอัดเป็นแหล่งพลังงาน เหมาะสำหรับของเหลวที่มีฤทธิ์กัดกร่อนต่างๆ โดยมีอนุภาคของเหลว ความหนืดสูง และของเหลวที่ระเหยได้ ไวไฟ เป็นพิษลักษณะสำคัญของปั๊มรุ่นนี้คือไม่ต้องใช้น้ำรองพื้น สามารถสูบตัวกลางที่ขนส่งได้ง่ายหัวดูดสูง หัวส่งแบบปรับได้ กันไฟและระเบิด
คำถามที่พบบ่อย
1. ถาม: MOQ คืออะไร?
A: 1 ชิ้นสำหรับสินค้าปกติมีตัวอย่างและค่าตัวอย่างสามารถหักออกจากคำสั่งซื้อในอนาคตได้
2. ถาม: การชำระเงินคืออะไร?
A: D/P, T/T, Western Union โปรดยืนยันกับเราด้วยคำสั่งที่แน่นอน
3. ถาม: เวลาในการจัดส่งคืออะไร?
ตอบ: ขึ้นอยู่กับปริมาณ
4. ถาม: แล้วแพ็คเกจล่ะ?
A: กล่องที่มีโฟมด้านในและกล่องไม้
5. ถาม: สินค้าจัดส่งถึงเราอย่างไร?
ตอบ: โดยด่วนระหว่างประเทศ
6. ถาม: การรับประกันนานแค่ไหน?
ตอบ: รับประกัน 1 ปี(ยกเว้นส่วนที่สึกหรอ)
7. ถาม: ผลิตภัณฑ์สามารถทำจากมาตรฐานที่แตกต่างกันได้หรือไม่?
ตอบ: แน่นอนใช่เราสามารถผลิตสินค้าตามความต้องการที่กำหนดเอง
ผู้ติดต่อ: Sky
โทร: +86 15001858171
แฟกซ์: 86-21-51862511
