รายละเอียดสินค้า:
|
ชื่อ: | ปั๊มไดอะแฟรมนิวเมติก | โครงสร้าง: | ปั๊มแบบขั้นตอนเดียว |
---|---|---|---|
Max Solid Passage: | 0.37 นิ้ว (9.4 มม.) | แม็กซ์ แอร์ซัพพลาย: | 8.4 บาร์ (12 psi) |
Max. แม็กซ์ Flow Rate อัตราการไหล: | 1022 lpm | ลูก / ขนาด: | ไฟเบอร์ |
ขนาด: | 3 นิ้ว | ระบบจำหน่ายอากาศ: | วาล์วนำร่องสามทาง |
มิติการก้าว: | 840×480×940mm | ||
แสงสูง: | ปั๊มไดอะแฟรมการเกษตร,ปั๊มไดอะแฟรมการเกษตร 3 นิ้ว,ปั๊มไดอะแฟรม 3 นิ้ว |

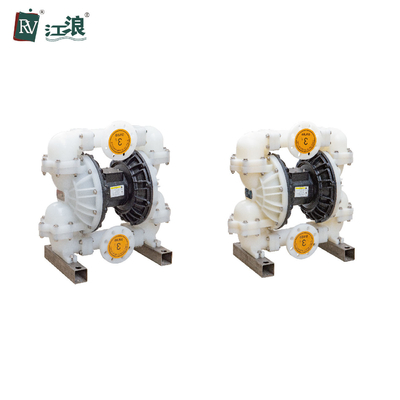

ปั๊มไดอะแฟรมการเกษตรพลาสติก 3 นิ้วชลประทานป้องกันการกัดกร่อน
หลักการทำงานของปั๊มไดอะแฟรมนิวเมติกพลาสติก:
ในห้องปั๊มแบบสมมาตรสองห้องที่ติดตั้งไดอะแฟรมซึ่งเชื่อมต่อด้วยก้านคู่ตรงกลางอากาศอัดเข้ามาจากวาล์วทางเข้าของปั๊ม และเข้าไปในช่องหนึ่ง ดันการเคลื่อนที่ของไดอะแฟรม และก๊าซที่ปล่อยออกมาจากอีกช่องหนึ่งเมื่อถึงปลายทาง ส่วนประกอบการจ่ายก๊าซจะอัดอากาศโดยอัตโนมัติไปยังอีกห้องหนึ่ง ดันไดอะแฟรมไปในทิศทางตรงกันข้าม ดังนั้นจึงทำให้ไดอะแฟรมซิงโครไนซ์สองตัวอย่างต่อเนื่องกับการเคลื่อนที่แบบลูกสูบ
อากาศอัดเข้าไปในวาล์ว ทำให้ไดอะแฟรมเคลื่อนที่ได้ถูกต้อง และการดูดของห้องทำให้ตัวกลางเข้ามา ดันลูกบอลเข้าไปในห้อง บอลวาล์วปิดตัวลงเนื่องจากการสูดดม สื่อที่ระบายออกโดยการอัดขึ้นรูป และเปิดบอลวาล์วและที่ ในเวลาเดียวกันปิดบอลวาล์วป้องกันการไหลย้อนกลับจึงทำให้สื่อไม่หยุดหย่อนจากทางเข้าที่หายใจเข้าออก eduction
ข้อดีหลัก:
1 เนื่องจากการใช้พลังงานอากาศ การไหลจะเปลี่ยนโดยอัตโนมัติตามความต้านทานการส่งออกซึ่งเหมาะสำหรับของเหลวที่มีความหนืดสูง
2, ในสภาพแวดล้อมที่ติดไฟและระเบิดได้, ปั๊มไดอะแฟรมนิวเมติกมีความน่าเชื่อถือและต้นทุนต่ำ, จะไม่ก่อให้เกิดประกายไฟและไม่ร้อนมากเกินไป,
3, ปริมาตรของปั๊มไดอะแฟรมนิวเมติกมีขนาดเล็ก เคลื่อนย้ายง่าย ไม่ต้องใช้ฐานราก ติดตั้งง่ายและประหยัดสามารถใช้เป็นปั๊มลำเลียงแบบเคลื่อนที่ได้
4, ในกรณีที่มีอันตราย, การประมวลผลวัสดุที่มีฤทธิ์กัดกร่อน, ปั๊มไดอะแฟรมนิวเมติกสามารถแยกออกจากภายนอกได้อย่างสมบูรณ์
5, แรงเฉือนของปั๊มลมอยู่ในระดับต่ำ, ผลกระทบทางกายภาพถึงปานกลางมีขนาดเล็ก, สามารถใช้สำหรับการลำเลียงของเหลวเคมีที่ไม่เสถียร
แรงดันใช้งานสูงสุด | 120 psi (0.84Mpa, 8.4bar) |
อัตราการไหลสูงสุด | 270 gpm (1022lpm ) |
ความเร็วสูงสุดของลูกสูบ | 135 cpm |
ความสูงดูดสูงสุด (ดูดแห้ง) | 5m |
ธัญพืชที่อนุญาตสูงสุด | 0.37 นิ้ว ( 9.4 มม.) |
ปริมาณการใช้อากาศสูงสุด | 180scfm(90L/s) |
ขนาดช่องลม | 3/4 นิ้ว.npt(f) |
ขนาดช่องระบายอากาศ | 1 นิ้ว.npt(f) |
ขนาดทางเข้าของไหล | 3 นิ้ว |
ขนาดเต้ารับของไหล | 3 นิ้ว |
น้ำหนักสุทธิ | PP 51 กก. |
ข้อมูล บริษัท:
Jiangliang Technology Co. , Ltd มีสำนักงานใหญ่ใน Shanyang Town, Jinshan District ของเซี่ยงไฮ้ โดยมีฐานการผลิต 2 แห่งและ 3 สาขาในจีนแผ่นดินใหญ่
Jianglang ได้รับรางวัล High-Tech Enterprise and Credit Company ในปีติดต่อกัน
เรามีความสามารถที่แข็งแกร่งในด้านการออกแบบ นวัตกรรม การผลิตที่แม่นยำ และความร่วมมือที่แน่นแฟ้นกับมหาวิทยาลัยเซี่ยงไฮ้
ผลิตภัณฑ์ส่วนใหญ่เป็นปั๊มไดอะแฟรมที่ทำงานด้วยอากาศและวาล์วควบคุม รวมถึง: ปั๊มไดอะแฟรมนิวเมติก ปั๊มไดอะแฟรมไฟฟ้า ปั๊มลูกสูบ ปั๊มผง ปั๊มสุขาภิบาล ปั๊มไดอะแฟรมที่ทำงานด้วยอากาศพร้อมตัวควบคุมเครื่องตรวจจับการรั่วไหล วาล์วควบคุมไดอะแฟรมนิวเมติก วาล์วควบคุม วาล์วลำดับ และสินค้าอื่นๆ
ภาพรวม
ปั๊มไดอะแฟรมนิวเมติกเป็นเครื่องจักรสายพานลำเลียงรูปแบบใหม่ ใช้อากาศอัดเป็นแหล่งพลังงาน เหมาะสำหรับของเหลวที่มีฤทธิ์กัดกร่อนต่างๆ โดยมีอนุภาคของเหลว ความหนืดสูงและระเหยง่าย ของเหลวไวไฟ และเป็นพิษลักษณะเด่นของปั๊มรุ่นนี้คือไม่ต้องใช้น้ำรองพื้น สามารถปั๊มตัวกลางที่เคลื่อนย้ายสะดวกหัวดูดสูง หัวจ่ายแบบปรับได้ กันไฟและระเบิด
คำถามที่พบบ่อย
1. ถาม: ขั้นต่ำคืออะไร?
A: 1ชิ้นสำหรับสินค้าปกติมีตัวอย่างและสามารถหักต้นทุนตัวอย่างจากคำสั่งซื้อในอนาคตได้
2. ถาม: การชำระเงินคืออะไร?
A: D/P, T/T, Western Union โปรดยืนยันกับเราด้วยคำสั่งซื้อที่แน่นอน
3. ถาม: เวลาในการจัดส่งคืออะไร?
ตอบ: ขึ้นอยู่กับปริมาณ
4. ถาม: แล้วแพ็คเกจล่ะ?
A: กล่องที่มีโฟมด้านในและกล่องไม้
5. ถาม: สินค้าจัดส่งถึงเราอย่างไร?
ตอบ: โดยด่วนระหว่างประเทศ
6. Q: การรับประกันนานแค่ไหน?
ตอบ: รับประกัน 1 ปี(ยกเว้นชิ้นส่วนที่สวมใส่)
7. ถาม: ผลิตภัณฑ์สามารถทำมาตรฐานที่แตกต่างกันได้หรือไม่?
ตอบ: แน่นอนใช่เราสามารถผลิตสินค้าได้ตามความต้องการ
