รายละเอียดสินค้า:
|
ชื่อผลิตภัณฑ์: | ปั๊มลมไดอะแฟรม | แม็กซ์ แรงดันอากาศ: | 120 PSI |
---|---|---|---|
อัตราการไหล: | 40GPM / 150LPM | Max. แม็กซ์ Size Solid ขนาดของแข็ง: | 3/16" (4.8 มม.) |
ความเร็วลูกสูบสูงสุด: | 276 cpm | ใบรับรอง: | ISO 9001 , CE , ATEx |
บ่าวาล์ว: | สแตนเลส 304 | กะบังลม: | ไฮเทรล บูนา นู |
แสงสูง: | ปั๊มไดอะแฟรมอลูมิเนียมขนาด 1 นิ้ว,ปั๊มไดอะแฟรมอลูมิเนียม ลูกสูบ 276 cpm,ปั๊มไดอะแฟรมแบบใช้ลมอลูมิเนียม |

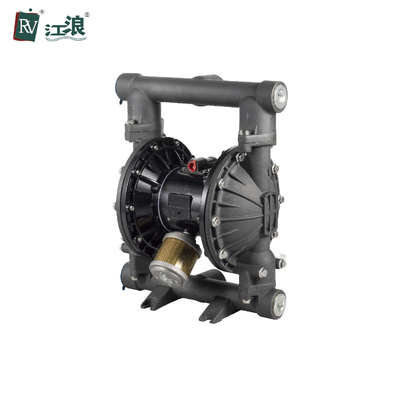

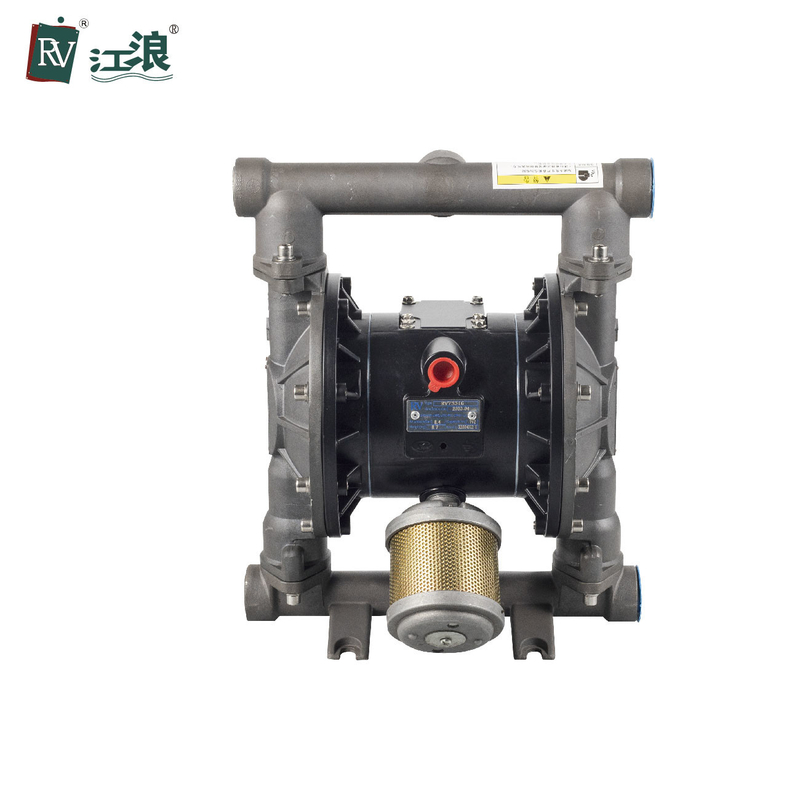

การตรวจจับรอยรั่วปั๊มไดอะแฟรมอลูมิเนียม 1 นิ้ว 22.5L/s
ปั๊มไดอะแฟรมอากาศคืออะไร?มันทำงานอย่างไรในงานอุตสาหกรรม?
ปั๊มลมไดอะแฟรม (AODD) เป็นปั๊มดิสเพลสเมนต์เชิงบวกชนิดหนึ่งประกอบด้วยห้องสูบน้ำสองห้องที่เติมและระบายออกสลับกันโดยการเคลื่อนที่ของไดอะแฟรมยืดหยุ่นอากาศอัดจะถูกป้อนเข้าและระบายออกจากช่องลมที่อยู่ฝั่งตรงข้ามของไดอะแฟรมเพื่อสร้างการสูบน้ำ
ปั๊มไดอะแฟรมอากาศ (AODD) โดยทั่วไปใช้สำหรับการถ่ายโอนและสามารถรองรับการป้อนได้หลากหลาย รวมถึงตะกอน ของเหลวข้น สารกัดกร่อน และของเหลวที่ไวต่อแรงเฉือนปั๊มไดอะแฟรมลมมีความทนทาน เชื่อถือได้ และบำรุงรักษาง่าย
คุณสมบัติ:
• เกลียว NPT หรือ BSP 1 นิ้ว (25.4 มม.)
• อัตราการไหลสูง – 40 gpm (151 lpm) ในขนาดกะทัดรัดพกพาสะดวก
• แรงดันของเหลวถึง 120 psi (8.4 บาร์, 0.84 MPa)
• ส่วนตรงกลางเคลือบอีพ็อกซี่
• ตัวควบคุมภายนอกสำหรับการทำงานระยะไกลที่เป็นอุปกรณ์เสริม
• ส่วนศูนย์อลูมิเนียม
ปั๊มไดอะแฟรมคู่ทำงานอย่างไร
โปรดทราบว่ามีไดอะแฟรมสองตัวและเช็คบอลสี่ตัวในปั๊มมาตรฐานส่วนใหญ่ไดอะแฟรมใช้เพื่อดึงของเหลวเข้าและดันออกจากปั๊มโดยขึ้นอยู่กับทิศทางที่ของเหลวเคลื่อนที่ในปั๊มมาตรฐาน เช็คบอลได้รับการออกแบบมาเพื่อให้ของเหลวเดินทางผ่านด้านล่างของปั๊มแล้วจึงออกด้านบนเมื่อใช้งานเท่านั้น
เมื่ออากาศอัดดันไดอะแฟรมตัวใดตัวหนึ่งออกไปทางช่องของเหลว บังคับเช็ควาล์วด้านล่างและเช็ควาล์วด้านบนให้สูงขึ้น แรงดันอากาศที่คุณให้ปั๊มไว้โดยตรงจะถูกนำไปใช้กับของเหลวเพื่อดันขึ้นและออกจากปั๊มในเวลาเดียวกัน ไดอะแฟรมอีกอันกำลังถูกดึงออกมาเพื่อสร้างสุญญากาศในห้องสูบน้ำฝั่งตรงข้าม และดึงเช็คบอลด้านล่างขึ้นและเช็ควาล์วด้านบนลงจากนั้นอากาศจะเปลี่ยนและเริ่มรอบการทำงานไปในทิศทางอื่น โดยจะอพยพห้องหนึ่งออกเสมอ ในขณะที่เติมอีกห้องหนึ่งเพื่อสร้างรอบปั๊มเต็ม
พวกมันมีอัตราการไหลที่แปรผันได้ไม่จำกัด ขึ้นอยู่กับปริมาณอากาศและแรงดันที่คุณจ่ายให้กับปั๊มยิ่งอัตราการไหลสูง ท่อระบายก็จะยิ่งยาวขึ้นหรือของเหลวข้นขึ้น แรงดันและปริมาตรของปั๊มก็จะยิ่งมากขึ้นมีปั๊มด้านข้างแบบพอร์ตมาตรฐาน แบบพอร์ตตรงกลาง และแบบแยกส่วน รวมถึงปั๊มที่เป็นไปตามมาตรฐาน ATEX และ FDA
อุณหภูมิของเหลวสูงสุดสำหรับชิ้นส่วนยาง
บูนา นู๋ | 180 องศาฟาเรนไฮต์ (82 องศาเซลเซียส) |
ซานโตพรีน | 180 องศาฟาเรนไฮต์ (82 องศาเซลเซียส) |
ไฟเบอร์ | 212°F (100°C) |
Hytrel | 248°F (120°C) |
ไวตัน | 248°F (120°C) |
ปริมาณการใช้อากาศสูงสุด | 45scfm(22.5L/s) |
ขนาดช่องลม | 1/2 นิ้ว npt(f) |
ขนาดช่องระบายอากาศ | 3/4 นิ้ว.npt(f) |
ขนาดทางเข้าของไหล | 1 นิ้ว |
ขนาดเต้ารับของไหล | 1 นิ้ว |
น้ำหนักสุทธิ |
อลูมิเนียม 8.2กก. |
การบรรจุและการจัดส่ง:
บริการของเรา
* การสอบถามทั้งหมดจะได้รับการตอบกลับภายใน 24 ชั่วโมงทำการ
* ผู้ผลิตปั๊มมืออาชีพพร้อมทีมออกแบบ
* สินค้าทั้งหมดบรรจุในกล่องไม้ส่งออกมาตรฐาน (ไม่รมควัน)
* บริการหลังการขายที่รวดเร็ว
คำถามที่พบบ่อย
ไตรมาสที่ 1ฉันขอตัวอย่างปั๊มไดอะแฟรมอากาศได้ไหม
ตอบ: ได้ เรายินดีรับคำสั่งซื้อตัวอย่างเพื่อทดสอบและตรวจสอบคุณภาพตัวอย่างผสมเป็นที่ยอมรับได้
ไตรมาสที่ 2แล้วระยะเวลารอคอยล่ะ?
A: 3-5 วันสำหรับการเตรียมตัวอย่าง 8-10 วันทำการสำหรับการผลิตจำนวนมาก
ไตรมาสที่ 3คุณมีขีดจำกัดขั้นต่ำสำหรับการสั่งซื้อไดอะแฟรมอากาศหรือไม่?
ตอบ: มีขั้นต่ำ 1 ชิ้นสำหรับการตรวจสอบตัวอย่าง
ไตรมาสที่ 4คุณจะจัดส่งสินค้าอย่างไรและใช้เวลานานเท่าใดกว่าจะมาถึง?
ตอบ: จัดส่งโดย DHL, UPS, FedEx หรือ TNTใช้เวลา 3-5 วันกว่าจะมาถึงการขนส่งทางอากาศและทางทะเลก็เป็นทางเลือกเช่นกัน
Q5.จะดำเนินการสั่งซื้อปั๊มลมไดอะแฟรมได้อย่างไร?
ตอบ: ขั้นแรกแจ้งให้เราทราบความต้องการหรือใบสมัครของคุณ
ประการที่สอง เราเสนอราคาตามความต้องการของคุณหรือข้อเสนอแนะของเรา
ลูกค้ารายที่สามยืนยันตัวอย่างและวางเงินมัดจำสำหรับการสั่งซื้ออย่างเป็นทางการ
ประการที่สี่ เราจัดเตรียมการผลิต
